JK-5×3單繩纏繞式大型礦井提升機
2011年初,受安徽銅陵中都礦建公司本溪龍新礦業委托,錦礦集團經過3個多月的研發,為其建井期間特殊設計出一臺超標準的JK-5×3單繩纏繞式大型礦井提升機成套裝備,該臺套裝備主軸裝置卷筒直徑5米,寬度3米,最大靜拉力可達300KN,井深將達到1500米。該項目設計和控制以及關鍵技術等方面取得突破。國內首臺套JK-5×3型單繩礦井提升機成套裝備研發制造取得成功,提高了我國礦山裝備制造業的技術水平,填補國內空白,也為我國開采超井深礦產資源奠定了基礎。

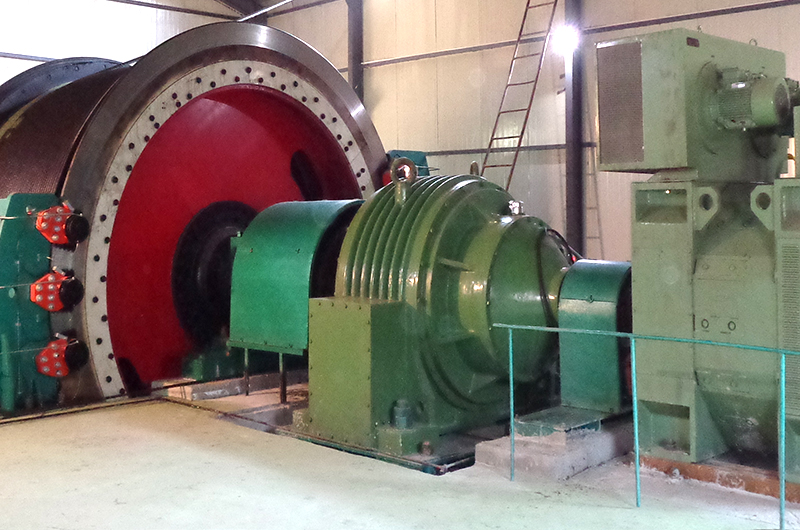

國內首臺套JK-5×3型單繩纏繞式大型礦井提升機成套裝備圖片
創新方面內容如下:
1主軸部分
應用自主知識產權國家專利三項:
1.1《單卷筒礦井提升機主軸裝置》
專利號 ZL200820220208.4。
卷筒設計優化了達維道夫經典的設計理念,基于薄殼彈性理論優化了卷筒結構,降低了卷筒內應力,提高了卷筒結構強度。
1.2《礦井提升機剖分式制動盤》,專利號 ZL201020547861.9。
主軸卷筒上的制動盤,采用剖分式結構,剖分式制動盤通過絞制孔配合螺栓和普通螺栓與卷筒端面把合。制動盤與卷筒之間有配合止口作徑向定位,剖分式制動盤之間用鍵作軸向定位,安裝和運輸都較方便。
1.3《提升機主軸與卷筒聯接結構》,專利號ZL 201020548027.1。

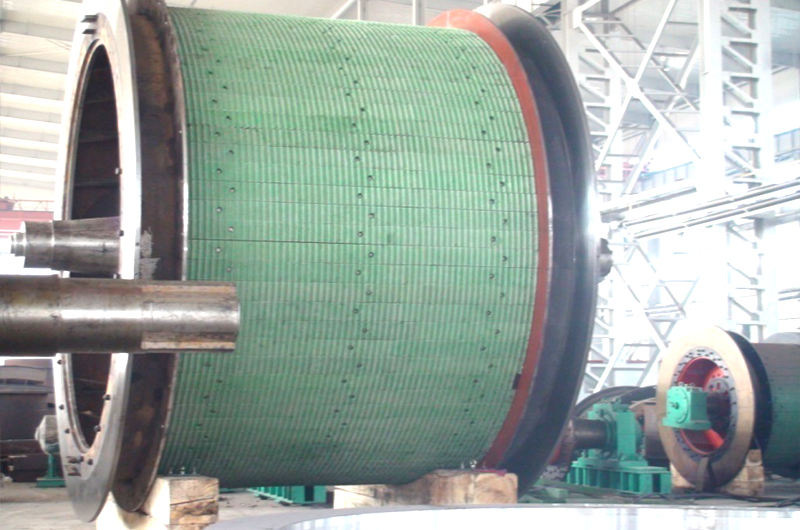

主軸裝置圖片
2 減速機
本項目選用行星減速器XP-1450型是目前國內提升機配置較大的行星減速器。該減速器齒輪為硬齒面?zhèn)鲃樱Y(jié)構緊湊、傳動能力大、運行平穩、噪音小。

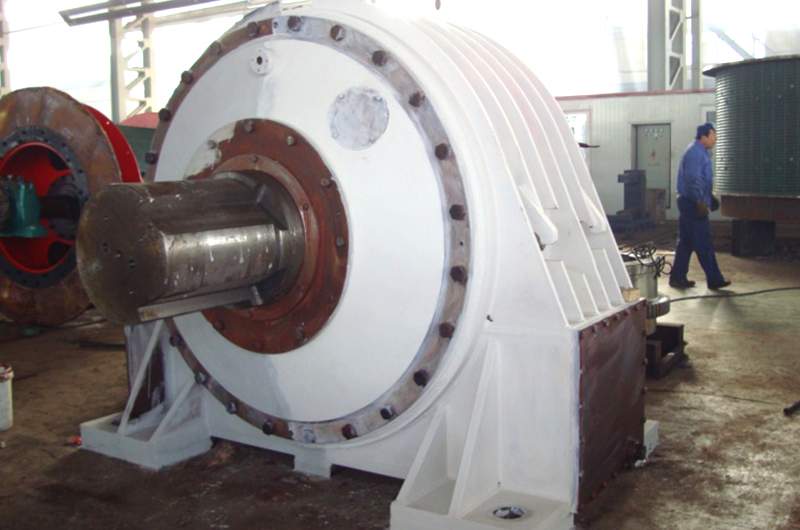

XP-1450型行星減速器圖片
3 盤形制動器
在JK系列提升機盤形制動器系統中,應用自主知識產權國家專利二項。
3.1 《 礦用后置式制動器裝置》 專利號 ZL 200820220210.1。
3.2 《礦用后置式制動器筒體結構》專利號ZL 200820220211.6。
該系列提升機所配的制動器為油缸后置式盤形制動器,結構緊湊,動作靈敏,安全可靠,制動力矩可調性強,制動器的制動力矩按三倍最大靜力矩設計。
盤形制動器照片
4中高壓液壓站
中高壓液壓站自主知識產權專利四項:
4.1《礦用液壓站集油路》 ZL 201020547636.5;
4.2《分體可調式礦用液壓站》 ZL201020547590.7;
4.3《礦用液壓站油泵吸油組件》ZL201020547630.8;
4.4《礦用液壓站調壓裝置》 ZL201220947626.1;
5電控安全保護控制系統
5.1應用自主知識產權軟件著作權一項,《錦州錦礦電器礦井提升機電控系統》 軟著登字號:0427296
5.2電控安全保護控制系統,采用多功能實時監控,全自動保護,電子深度指示,PLC控制。單繩纏繞式礦井提升機作業中,出現過載、過速、過卷、松繩,閘瓦磨損等問題得到提前預警、監控和實時保護等技術。
5.3電子深度指示器一機多功能,結構緊湊,簡化設施,方便維護。光柱和數字指示直觀地測定同一根牽引繩在實際使用中的伸長情況,可實現位置和速度有關的自動控制。
電子深度指示

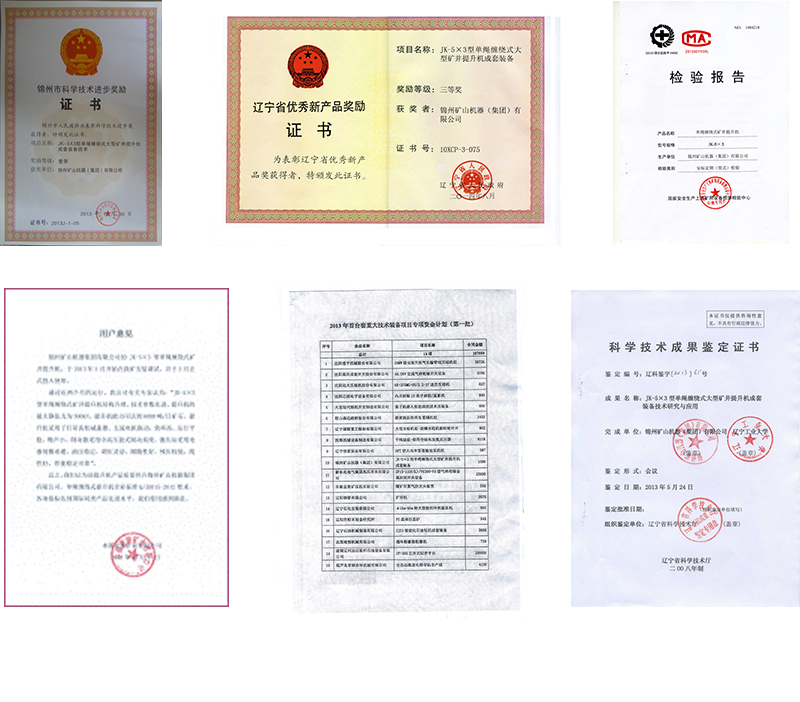

6科技成果與檢測報告及用戶意見
2013年2月整機成套產生提交用戶,5月完成安裝調試成功運轉。
6.1通過行業產品測試
《檢測報告》MA 2013001920L
6.2 《省級科學科技鑒定證書》
鑒定編號:遼科鑒字[2013]65號
6.3《用戶意見》
6.4 2014年JK-5×3單繩纏繞式大型礦井提升機成套裝備項目還獲得遼寧省科技成果鑒定證書、遼寧省首臺套重大裝備項目專項支持資金和省級科技進步三等,市級科技進步一等獎。
